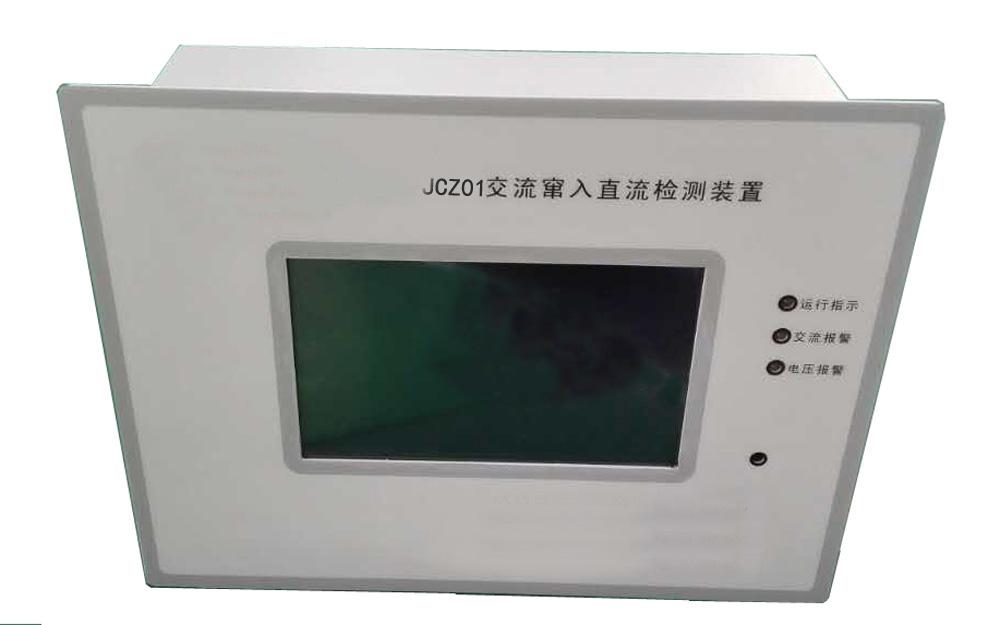

交流竄入直流系統告警裝置
產品分類： 儀器儀表系列 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，都可能造成保護誤動或者保護拒動，危害電力系統正常運行。          為此，我公司開發出了交流竄入直流系統告警裝置，該模塊可以在不改變原直流系統絕緣監測裝置的情況下新增直流系統中交流竄電故障的特征分析、直流系統中交直流有效值分量的提取顯示、以及實現交流竄入直流的測記告警功能。一旦發生交流竄電事故立刻告知維護人員交流竄電電壓大小即發生竄電的回路，為直流系統交流竄電故障提供了快速有效的解決方案。          交流竄入直流系統告警裝置由以下幾部分組成：直流分壓采樣模塊、交流分壓采樣模塊、數據存儲模塊、顯示設置模塊、告警輸出模塊、通信模塊及32位處理器。          主要功能介紹 交直流電壓實時監測功能:裝置可實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流竄電電壓并實時顯示； 參數設置功能:裝置可通過按鍵設置各種告警門限值，包括系統電壓高越限值、系統電壓低越限值、交流竄電電壓告警門限值； 告警歷史數據存儲及查看功能:當直流系統中交流竄入電壓高于交流竄電告警門限值時，該告警電壓及告警時間將被保存，并可隨時查看； 交流電壓波形顯示功能:裝置以波形顯示的方式實時顯示監控系統母線竄入的交流電壓； 聲光告警及無源觸點輸出告警功能:當直流系統中發生交流竄電故障后裝置會(huì )發出聲光報警，并可通過無源觸點輸出告警信號； 數據上傳功能：裝置可通過RS232或RS485接口將實時監測數據及歷史告警記錄數據上傳到上位機系統。 使用環境 環境溫度：-20℃～+50℃ 相對濕度：≤95% 工作電源：AC/DC兼容,85—265V   技術指標 測試項目 范圍 分辨率 精度 直流電壓 0-300V 0.1V ≤0.2% 交流電壓 0-300V 0.1V ≤0.5% 顯示器：5英寸彩色觸摸屏 告警數據存儲條數：200條，可查看，刪除，存滿后自動覆蓋上一條 交流入侵數據存儲條數：200條，可查看，刪除，存滿后自動覆蓋上一條 　 無源觸點容量：DC220V/2A    數據上傳接口：RS232/RS485 外形參數 重    量：1kg 外形尺寸：長190mm×寬76mm×高135mm
