OptiX OSN550光端機（簡稱OSN550）是面向分組（Packet Transport Network）和TDM（Time Division Multiplexing）的新一代多業務CPE（Customer Premises Equipment）光傳輸系統，是華為公司端到端Hybrid MSTP系列產品中的接入層設備，具有容量大、可用性高、能耗低、結構緊湊等特點。

OptiX OSN550光端機支持MPLS（MultiProtocol Label Switching）/MPLS-TP（MPLS-Transport Profile）/PWE3/Ethernet/ATM/WDM/SDH/PDH技術，可靈活的實現純TDM模式、純分組模式或Hybrid混合模式組網。OptiX OSN550傳輸設備主要應用在網絡(luò )的接入層，與華為公司OptiX OSN1500/OSN2500/OSN3500系列設備端到端組網，提供從骨干層、匯聚層到接入層的完整解決方案，滿足2G/3G/LTE基站回傳、大客戶專線接入的應用需求。

大容量、高可用性、低能耗、結構緊湊
OptiX OSN550作為OSN系列產品中的接入層設備，具備大容量、高可用性、低能耗、結構緊湊等特點：
最大64Gbit/s分組交換容量和最大20Gbit/s SDH交叉容量，最大可同時接入4個10GE接口。
支持主控、交叉、時鐘、電源單元1+1設備級保護，支持E1/T1 TPS保護。支持Tunnel APS、PW APS、MSTP、ERPS、LAG、LPT、ML-PPP、LMSP、MRPS、SNCP、復用段等網絡(luò )級保護，提高設備的可靠性。
最大功耗300W，Hybrid典型功耗僅175.5W，TDM典型功耗僅107.3W。
結構緊湊、集成度高，尺寸僅為442mm（寬）×220mm（深）×88mm（高）。

“統一交換”架構，多業務兼顧
華為OSN550設備基于“統一交換”架構。支持傳統TDM和分組雙域共存的業務承載方式，滿足純TDM業務和分組業務的按需配置和應用，可實現TDM域向分組域的平滑演進。
華為OSN550設備支持PDH/SDH/ATM/Ethernet/MPLS/MPLS-TP業務的接入和傳輸，滿足多業務應用。
華為OSN550設備采用分組傳送技術，實現對數據業務的高效統計復用，有效降低每bit業務的傳送費用；同時繼承SDH優勢，提供對TDM業務的Native承載，有效確保語音業務傳送的高質量。

端到端業務配置/一鍵式調測/一鍵式故障定位（TP-Assist）
相對于傳統的TDM網絡(luò )，分組網絡(luò )運維存在以下特點：
●分組網絡(luò )沒有TDM網絡(luò )完善的開銷字節指示網絡(luò )的物理狀態，當網絡(luò )出現故障時，缺少直觀、快捷的故障定位指示信息。
●組網的多樣性和技術復雜性，對運維能力提出了更高的要求。
●為了解決分組網絡(luò )的以上問題，OSN550設備通過支持TP助手（TP-Assist），在安裝調測、業務配置、故障定位、例行維護等方面增強了運維手段、簡化了運維操作，使得分組網絡(luò )具備了和SDH類似的運維能力，降低了對運維人員的技能要求，提升了運維效率。


組網方案
大量存在以太網業務和少量存在E1業務時，采用純分組組網方案，充分發揮PTN技術對大流量低費用傳輸的優勢，滿足多業務運營需求，提高網絡(luò )建設和維護的性?xún)r(jià)比。
大顆粒的FE/GE業務以純分組方式通過PTN網絡(luò )傳輸，可大大降低每bit傳輸費用。
小顆粒E1業務以TDM/ATM PWE3方式通過PTN網絡(luò )傳輸，可以滿足無TDM網絡(luò )時的E1業務需求。

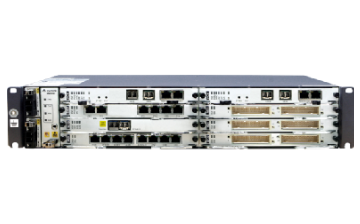

OptiX OSN 550產品外觀圖和規格
指標		描述
產品外觀
外形尺寸		442（寬）x220（深）x88（高）
可插放業務板的槽位數		直流機盒：6（不包含主控交換時鐘板）/8（包含主控交換時鐘板） 交流機盒：4（不包含主控交換時鐘板）/6（包含主控交換時鐘板）
設備容量	分組	64Gbit/s的分組容量
	TDM	20Gbit/s高階容量，5Gbit/s低階容量
支持的業務類型		SDH、PDH、ATM/IMA、CES、以太網及其他
網絡(luò )拓撲		點到點、鏈形、星型、環形、環帶鏈、環相交、環相切
備份和保護	網絡(luò )級保護（分組）	Tunnel 1:1 APS、PW 1:1 APS/FPS、分組線性復用段保護、LPT、LAG、MSTP、MRPS、ML-PPP、ERPS
	網絡(luò )級保護（TDM）	SDH保護：線性復用段保護、環形復用段保護、SNCP EoS保護：LCAS、LPT、STP/RSTP、LAG、DLAG
	設備級保護	E1/T1 TPS保護 電源1+1備份 主控交叉時鐘單元1+1保護 支持風扇保護（單風扇故障時，不會(huì )影響其他風扇的正常運行）
維護	MPLS OAM	支持CV、FFD、BDI、FDI、Ping、Traceroute
	MPLS-TP OAM	支持CC、RDI、AIS、LB、LT、LM（僅支持PW的單端LM）、DM（僅支持Two-way DM）、LCK（支持PW和雙向Tunnel的LCK）、TST（僅支持丟包測試）、CSF（僅支持PW CSF）
	ETH OAM（分組）	以太網業務OAM：支持CC、LB、LT、AIS、LM（僅支持單端LM）、DM（僅支持Two-way DM）、RDI 以太網端口OAM：支持OAM自動發現、鏈路性能監控、遠端環回、故障檢測、自環檢測
	ETH OAM（TDM）	以太網業務OAM：支持CC、LB、LT、OAM_Ping 以太網端口OAM：支持OAM自動發現、鏈路性能監控、遠端環回、故障檢測、自環檢測
同步	分組	SDH物理層時鐘 同步以太網時鐘 IEEE 1588v2 IEEE 1588 ACR CES ACR
	TDM	SDH物理層時鐘 同步以太網時鐘
DCN	帶外DCN	支持HWECC、IP over DCC、OSI over DCC
	帶內DCN	支持HWECC、IP
TP-Assist		業務配置：支持端到端業務配置、告警隨業務部署 業務調測：支持一鍵式業務通斷測試、一鍵式業務性能測試、免儀表自動測試 例行運維：支持性能統計與監控、專線/專網業務路徑可視化 故障定位：支持智能故障定位、IP Ping發起和響應、業務環回檢測
標準工作電壓		-48V/-60V直流電源輸入 110V/220V交流電源輸入
安裝方式		機柜安裝（包括ETSI機柜和19英寸機柜）、壁掛安裝、桌面安裝、室外機柜安裝、開放式機架安裝
設備運行環境	子架溫度	長期：-5℃～55℃ 擴展：-5℃～65℃
	子架相對濕度	長期：5%～85% 短期：5%～95%
可靠性指標	系統可用度	0.999996848
	年平均返修率	小于1.5%
	MTTR（系統平均修復時間）	1小時
	MTBF（系統平均故障間隔時間）	36.22年
