Metro5000

Metro5000
產品分類： Metro5000 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
OptiX Metro5000傳輸系統，（簡稱Metro5000）別稱OptiX 10G，是提供STM-64光同步傳輸能力的高速、大容量SDH光傳輸設備，它采用了MADM體系結構，是當今以及未來的干線網、城域網建設的主流設備。

Metro5000系統可以從STM-64的高等級SDH信號中直接分插各種較低等級的SDH信號，并提供線路與線路、線路與支路以及支路與支路間VC-4級別業務的靈活交叉調配能力。其靈活多樣的設備配置功能、大容量的支路接入能力以及大容量交叉功能可以滿足多種不同網絡(luò )運用的需要。

支持多種網元類型配置和MADM
Metro5000設備的配置相當靈活。每個網元既可配置為單個的REG、TM、ADM或其組合，也可配置為STM-1、STM-4、STM-16、STM-64接口組合的MADM(多ADM)系統，并實現多系統間業務的交叉連接。

組網應用
Metro5000可以單獨或者與華為OptiX BWS 320G產品配合組成骨干網，可以單獨或者與華為OptiX 2500+（Metro3000）產品配合組成地區網。

豐富的業務接入類型
OptiX 10G(Metro5000)支持以下業務的接入：
STM-64、STM-16、STM-4、STM-1(o)、STM-1(e)速率級別的SDH信號和符合ITU G.709的OTU-2信號；
VC-4業務和VC4-64c、VC4-16c、VC4-8c和VC4-4c的級聯業務；
GE光信號、100M FE光信號和10/100M FE電信號；
E1接口電信號。

完善的保護機制
OptiX 10G(Metro5000)設備保護機制包括設備級別的保護與網絡(luò )級別的保護。
對交叉板、時鐘板和電源板提供1+1的熱備份保護，并且可同時支持兩組低階交叉板(2組10G 或1組20G、1組10G或1組10G、1組5G)的1+1保護；
對SLO1、SLH1、SLQ4、SLQ4A、SP16、APQ1、EFS4、EGS2支持單板級電源保護；
對STM-1或E1電信號接口板，支持2組1:N(N≤5) TPS保護；

強大的ECC處理能力
Metro5000設備提供80路ECC的處理能力，保證在主控板出現故障時仍能保持ECC信息的穿通，可滿足復雜組網的要求。

電源及環境監控功能
采用全分離的供電方式，雙路-48V輸入，提供對電源電壓和環境溫度的監控能力，性能更加安全可靠。

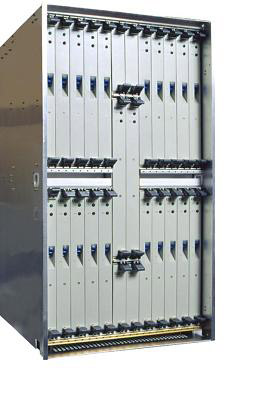

設備子架
尺寸為：845mm（高）×450mm（寬）×490mm（深），單個空子架的重量為21kg。子架分為上、下兩框，采用前后插板的形式。子架的對外接口部分都是安裝在拉手條上的，其中前插板的尺寸為：322.25mm×280mm，后插板的尺寸為322.25mm×120mm。所有插板統一拉手條寬度為35.56mm。整個子架中間和底部各留有約1U（即44.45mm）的走線空間。

物理特性
OptiX 10G(Metro5000)光傳輸設備機柜分為三種，它們的區別僅在于高度不同，尺寸和重量分別為：
2000mm(高)×600mm(寬)×600mm(深)：92kg；
2200mm(高)×600mm(寬)×600mm(深)：101kg；
2600mm(高)×600mm(寬)×600mm(深)：112.3kg；
