視頻光端機

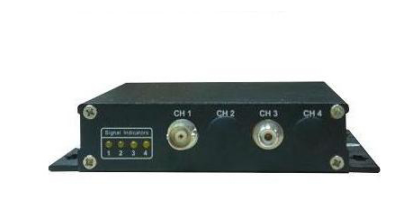

OY8512一路視頻+音頻
產品分類： 視頻光端機 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
OY8512系列為數字式單路視頻、數據、音頻光端機，支持全制式視頻信號， 可以在一根光纖上同方向傳輸一路視頻信號、一路數據信號和一路音頻信號。視頻信號采用8/10bit/13.5MHz數字采樣；音頻采用24bit/48KHz數字采樣；數據接口支持RS232/RS422/RS485電氣標準，波特率0-100Kbps。全數字光傳輸通道，確保高質量的信號傳輸。面板上有電源指示燈、光信號指示燈、視頻信號指示燈和數據信號指示燈，可以直觀的檢測電源、光信號、視頻信號、數據信號狀態。OY8512系列視頻光端機是高性能，高可靠性的長距離視頻、數據、音頻傳輸系統。 產品特性     8/10bit視頻信號數字采樣     24bit音頻信號數字采樣     高速同步數字傳輸技術     模塊結構設計(音頻卡、數據卡可選擇配置)     超級光學動態范圍，使用時無需調節     電源、光信號、視頻、數據狀態指示     無電磁干擾、無射頻干擾、無地電流     保障惡劣電磁環境安全傳輸     BNC/AV 視頻連接器     DB9 數據連接器     RCA 音頻連接器     ST 光學連接器     視頻直流恢復     數據接口：RS232 / RS422 / RS485；     單模光纖允許最大鏈損為18dB   視頻參數     視頻通道：         1路     視頻帶寬：         0–6.5MHz     微分增益：         < 1% (典型值)     微分相位：         < 0.8° (典型值)     場 傾 斜：         < 0.5% (最大值)     信 噪 比：         > 67dB     輸入/輸出阻抗：    75Ω (非平衡)     輸入/輸出電壓：    1.0Vpp(典型值)   音頻參數     音頻通道：         1路 (可選配)     輸入阻抗：         600Ω (非平衡)     輸出阻抗：         10Ω (非平衡)     頻率響應：         0.5 - 20KHz     輸入/輸出電壓：    0dbm (典型值)   數據參數     數據通道：        1路 (可選配)     數據接口：        RS232/RS422/RS485(可選)     數據速率：        0–100Kbps     誤 碼 率：        <10-9   光學參數     傳輸波長：          1310nm     光 接 口：          ST / PC     發射光功率：        -10dB     接收靈敏度：        -28dB     光學動態范圍：      20dB     光學允許最大鏈損：  18dB   技術指標     工作溫度：           -10℃ - +50℃     工作濕度：           0 - 95% (無冷凝)     功 耗：              2.5W @ DC5V     重 量：              450g     外型尺寸：           102mm×82mm×26mm(長×寬×高)     平均無故障工作時間 (MTBF)：大于10萬小時   應用領域     閉路電視監控系統     遙控遙測系統   定貨信息     * OY8512-T光發射機     * OY8512-R光接收機
